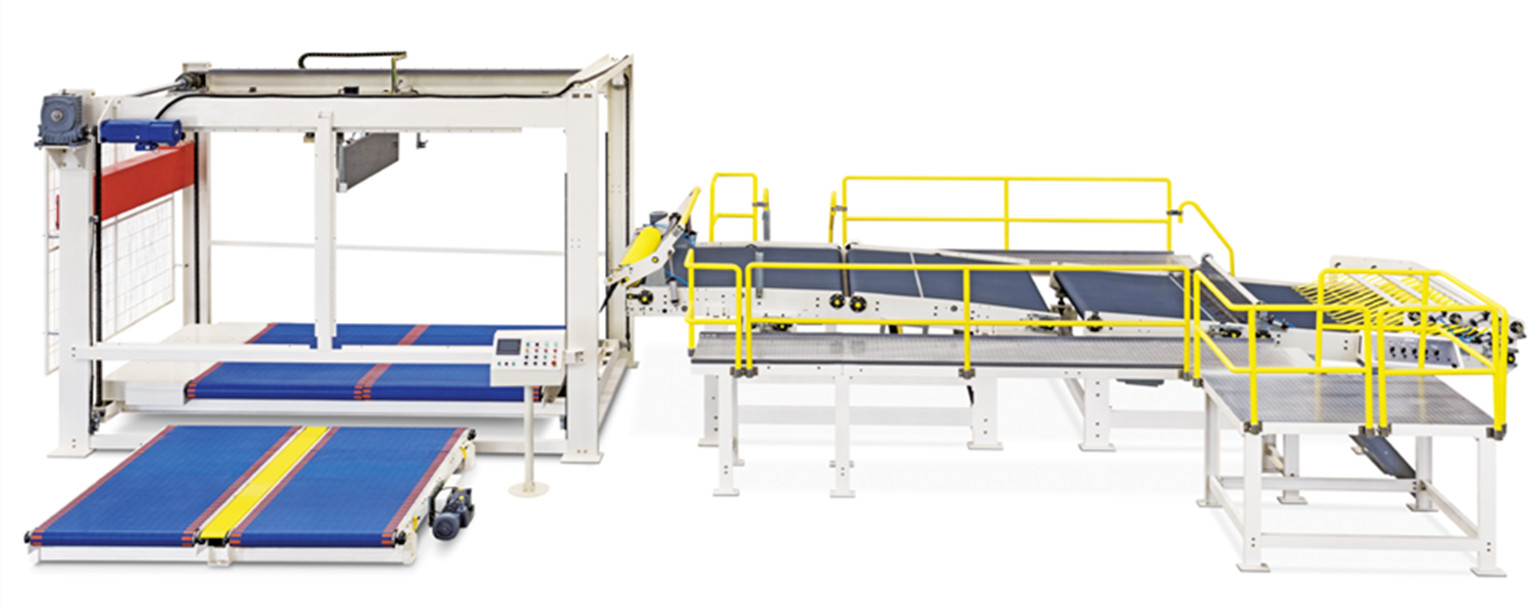

龙门式伺服吊篮堆码机(节能型)

龙门式伺服吊篮堆码机(节能型)

设备概述

龙门式伺服吊篮堆码机可自动完成纸板堆叠、分批、码垛、横排循环流程。其末端输送台与吊篮横排互为配重同步结合升降的独特设计,大

大缩短了批次循环时间,提高了生产效率从而降低了能耗,可配置高度瓦楞纸纸板生产线。

电力、气动部分

意大利菲仕(PHASE)伺服电机

上海富田变频电机

SMC、亚德客气动元件

执行部分

优质热轧槽钢框架

优质无缝钢管、精拔钢管动平衡校验的输送辊

采用瑞士瑞宝龙输送带

采用丹麦进口模组输送带

传动部分

进口同步带传动

哈尔滨HRB 精密轴承

进口联轴器

控制部分

吊篮平台升降控制:伺服控制

输送段输送控制:施耐德变频控制

后挡板控制:伺服控制

操作监视:标准工业控制计算机或施耐德真彩触摸屏

监测控制:施耐德系PLC,德国sick 品牌传感器

低压电器:施耐德电器


功能特点

采用高品质人机界面与高性能PLC 组成上下位计算机控制系统,可连线生产管理

系统;

多组独立控制的减速制动碳纤维毛刷,可确保不同线速、不同裁切长度下纸板堆

叠整齐;

多段输送带均配有独立变频电机驱动,通过变频控制,输送带速度可自动跟踪生

产线速变化,完成不同线速度、不同裁切长度的纸板堆叠、分批和换单,并自动循

环作业;

龙门输送末段与吊篮横排装置通过链条联接,互为配重、同步升降、降低设备能耗,

并缩短了批次切换时间从而提高生产线速,交流伺服控制同步升降,保证码垛平稳

整齐、运行安全可靠;

移动挡纸车位置可自动调整,以适合不同长度规格纸板。挡板可垂直升降,保证

堆纸整齐、排纸有序。

可实现多单堆叠,适合小订单堆码。


技术参数
